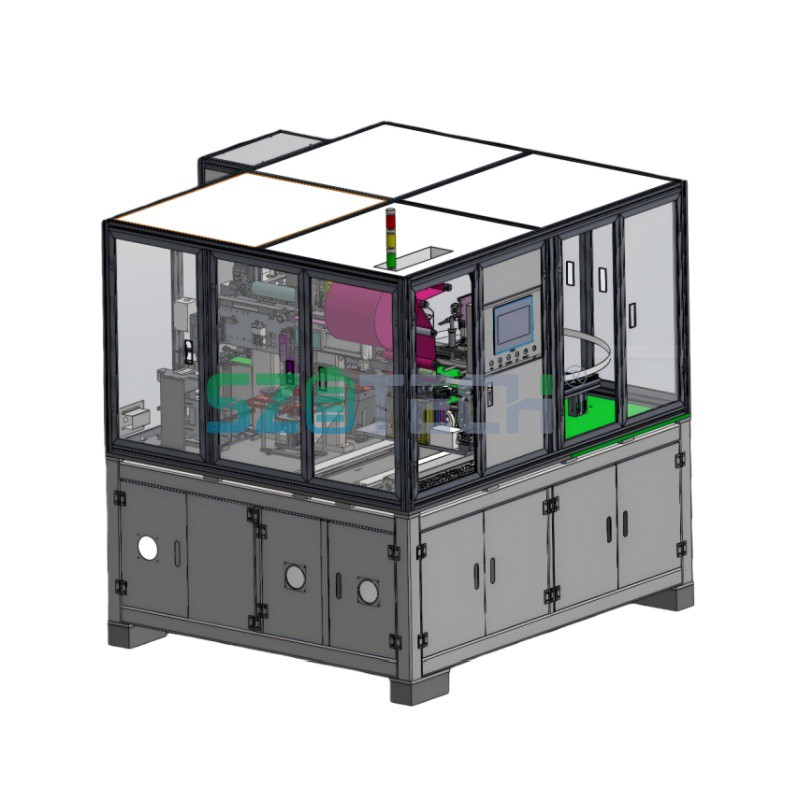

Peiriant Stacio Jellyroll

Mae ein peiriant pentyrru manwl uchel, ynghyd â pheiriant pentyrru jellyroll proffesiynol, yn offer craidd ar gyfer gweithgynhyrchu craidd batri lithiwm, sy'n cael ei gymhwyso'n eang mewn llinellau cynhyrchu batri EV, storio ynni ac electroneg defnyddwyr. Mae'r peiriant pentyrru jellyroll yn arbenigo mewn - weindio manwl gywir, pentyrru electrodau, tra bod ein peiriant pentyrru crwn cyfan yn addasu i anghenion lamineiddio celloedd aml-sefyllfa.

Yn meddu ar leoliad gweledol CCD (cywirdeb ±0.02mm), mae'r ddau beiriant yn sylweddoli difrod-pentyrru rhydd, wedi'i alinio, gan osgoi cylchedau byr a hybu diogelwch batri. Maent yn cefnogi newid hyblyg ar gyfer celloedd LFP / NCM, yn cynnwys awtomeiddio deallus a chyflymder pentyrru cyflym, gan godi effeithlonrwydd cynhyrchu 35%. Mae'r datrysiad integredig yn sicrhau dwysedd jellyroll unffurf a chysondeb celloedd, yn galluogi olrhain data proses lawn, yn cydymffurfio â safonau IEC / UL, ac yn torri cyfradd ddiffygiol i 0.2%, sy'n ddelfrydol ar gyfer cynhyrchu craidd batri màs o ansawdd uchel.

Egwyddor Gweithio Offer

Mae'r peiriant hwn yn defnyddio braich robotig sy'n symud yn ôl ac ymlaen i godi dalennau electrod o'r hopranau electrod negyddol a chadarnhaol. Trwy leoliad eilaidd, gosodir y dalennau am yn ail ar y llwyfan pentyrru. Mae'r platfform pentyrru yn symud i'r chwith ac i'r dde i dderbyn y dalennau electrod negyddol a chadarnhaol, tra ar yr un pryd yn ffurfio dirwyn siâp Z- o'r ffilm gwahanydd. Mae'r broses hon yn cael ei hailadrodd i gwblhau pentyrru a chydosod cell batri cyfan.

Llif gwaith:
Mae'r breichiau robotig electrod positif a negyddol yn defnyddio cwpanau sugno i godi'r dalennau electrod o'r hambyrddau deunydd. Ar ôl lleoli manwl gywir gan fecanwaith lleoli eilaidd, mae'r dalennau'n cael eu pentyrru ar y llwyfan pentyrru; mae'r ffilm gwahanydd yn cael ei ddad-ddirwyn yn weithredol, yn mynd trwy fecanwaith rheoli tensiwn, ac yn cael ei gyflwyno i'r llwyfan pentyrru; mae'r llwyfan pentyrru yn symud yn ôl ac ymlaen i osod y ffilm gwahanydd ar gyfer lleoli electrod; ar ôl i'r pentyrru gael ei gwblhau, mae'r cynulliad yn cael ei drosglwyddo gan fraich robotig, mae'r ffilm gwahanydd wedi'i dorri'n wres, ac mae glud yn cael ei gymhwyso'n awtomatig; mae'r gell wedi'i chwblhau yn cael ei throsglwyddo'n awtomatig i'r orsaf ddadlwytho a'i dadlwytho'n awtomatig ar hambwrdd.

Nodweddion Offer

1) Mae tu allan yr offer yn cynnwys ffrâm uchaf proffil alwminiwm a ffrâm gynhaliol is tiwb sgwâr wedi'i phaentio, sy'n cynnwys dyluniad llinellol tri dimensiwn sy'n ddymunol yn esthetig ac yn hawdd i'w gynnal;
2) Mae electrodau positif a negyddol wedi'u ffurfweddu gyda slotiau deunydd sengl;
3) Mae'r taflenni electrod yn meddu ar fecanwaith lleoli eilaidd, gan ddefnyddio dull lleoli gyda stopiau ochr symudol yn seiliedig ar ganol y daflen electrod, gan leihau'r difrod ffrithiant i'r dalennau electrod yn fawr ac osgoi cysylltiad â'r arosfannau ochr yn ystod y post - broses tynnu dalen siapio;
4) Mae'r fraich robotig pentyrru yn cael ei gyrru gan fodiwl servo llinellol cyflymder uchel, sy'n cyflawni-cyflymder uchel, lleoliad sefydlog a manwl gywir;
5) Mae system dewis gwactod y fraich robotig a-yn sefydlog ac yn ddibynadwy, gyda swyddogaethau cadarnhau a chof awtomatig ar gyfer trin deunydd yn llwyddiannus neu'n aflwyddiannus;
6) Mae ail-leoli'r bwrdd pentyrru yn cael ei reoli gan servo, gan arwain at gyflymder cyflym a phentyrru cywir.
7) Mae'r tensiwn dad-ddirwyn diaffram yn gyson, ac mae tywys gwe parhaus yn sicrhau dirwyn daclus a chyson;
8)Defnyddir rheolydd rhesymeg rhaglenadwy (PLC) ar gyfer rheolaeth awtomatig, ac mae sgrin gyffwrdd yn darparu rhyngwyneb hawdd ei ddefnyddio;
9) Gellir rhagosod nifer yr haenau wedi'u pentyrru;
10) Mae ganddo swyddogaeth cof maint pentyrru a swyddogaeth ystadegau cynhyrchu, y gellir eu gosod trwy'r sgrin gyffwrdd;
11) Mae ganddo swyddogaethau dadfygio â llaw cyflawn a gweithrediad awtomatig;
12) Mae'r holl rannau gwaith yn cael eu hamddiffyn gan ffrâm y peiriant a'r drysau diogelwch, gan sicrhau diogelwch y peiriant a'r personél.
13) Mae strwythur cyffredinol y peiriant yn syml, mae'r llawdriniaeth yn ddiogel ac yn sefydlog, mae'r rheolaeth yn ddibynadwy, ac mae'r llawdriniaeth yn gyfleus.

Prif gydrannau a swyddogaethau

1) Mecanwaith bwydo deunydd: Cyfluniad llithriad deunydd sengl;
2) Mecanwaith bwydo a chywiro ffilm gwahanydd: Siafft tensiwn ar gyfer llwytho deunydd a rholer tensiwn ar gyfer dad-ddirwyn deunydd, gan gywiro llwybr deunydd yn fanwl gywir yn awtomatig;
3)Dewis -a-fecanwaith symud: Dewis a gosod deunydd chwith a dde bob yn ail, wedi'i yrru gan fodiwl mudiant llinellol cyflymder uchel a reolir yn uchel, yn newid rhwng y hopiwr deunydd, y bwrdd lleoli eilaidd, a'r bwrdd pentyrru;
4) Mecanwaith bwrdd pentyrru: modur Servo-bwrdd pentyrru codi a gostwng a reolir, gyda rheolaeth echddygol servo ar gyfer mudiant cilyddol rhwng electrodau positif a negyddol, casglu'r electrodau a phlygu'r ffilm gwahanydd mewn siâp Z-;
5) Mecanwaith clampio: mecanwaith clampio modur Servo ar gyfer mudiant cyfansawdd deugyfeiriadol X{{2}Y, clampio a lleoli'r electrodau a'r ffilm gwahanydd;
6)Mecanwaith dewis electrod-a-lleoliad: Mae silindr yn rheoli cwpan sugno gwactod i gasglu a gosod electrodau positif a negatif fesul cam;
7) Mecanwaith cymhwyso tâp: Mae dyfais paratoi deunydd yn torri'r tâp gludiog i hyd sefydlog ac yn ei gymhwyso i ddiwedd y ffilm gwahanydd i atal y gell batri rhag llacio;
8) Mecanwaith dadlwytho: Mae'r celloedd batri poeth wedi'u gwasgu yn cael eu hanfon i'r safle dadlwytho, ac mae'r broses pentyrru a chasglu yn cael ei chanfod yn awtomatig.
9) Rheolaeth drydanol: Mae'n defnyddio rheolydd rhesymeg rhaglenadwy (PLC) ar gyfer rheolaeth awtomatig a sgrin gyffwrdd ar gyfer rhyngwyneb peiriant dynol. Mae'n cynnwys rheoli tensiwn, cywiro gwyriad awtomatig, a modiwl rheoli symudiadau servo cyflym.

Manylebau Offer a Pharamedrau Technegol

1. Gofynion Ffurfweddu
• Pŵer Mewnbwn: 380V±10%-50Hz; Pwer: 10 KW
• Tymheredd Amgylchynol: 5 gradd -45 gradd
• Ffynhonnell Aer Cywasgedig: 0.5-0.7Mpa 0.5m³/min
2. Dimensiynau Offer: Hyd x Lled x Uchder ≈ 2550 x 2650 x 2050 mm
3. Pwysau Offer: Tua 3.5 T
4. Manylebau Perthnasol: (Taflenni Electrod) Hyd 100-330mm, Lled 80-180mm
5. Porthwyr Taflen Electrod: 1 electrod negyddol, 1 electrod positif
6. Dull Allbwn: Mae braich robotig yn gosod taflenni mewn sefyllfa sefydlog, pentyrru awtomatig
7. Dull dad-ddirwyn: Tensiwn gweithredol dad-ddirwyn gyda siafft ehangu, cywiro awtomatig, rheoli tensiwn
8. Diamedr rholio deunydd: < 200mm
9. Trwch cell batri gorffenedig: 5-22mm
10. Cywirdeb aliniad gwahanydd: Llai na neu'n hafal i ±0.3 mm (aliniad wyneb diwedd)
11. Cywirdeb pentyrru electrod: Llai na neu'n hafal i ± 0.5mm (gwerth gwyriad canol)
12. Cywirdeb pentyrru gwahanydd ac electrod (hydredol): Llai na neu'n hafal i ±0.3 mm (gwerth gwyriad canol)
13. Cyflymder pentyrru: Llai na neu'n hafal i 2.0 eiliad/darn
