Wasg Gwres Batri

Cyflwyniad Cynnyrch

Mae ein gwasg boeth manwl uchel, sy'n arbenigo fel gwasg gwres batri proffesiynol, yn offer craidd ar gyfer gweithgynhyrchu batris lithiwm, sy'n cael ei gymhwyso'n eang mewn pentyrru cwdyn/celloedd prismatig, lamineiddiad electrod a chywasgu pecynnau batri. Mae'r wasg wres batri bwrpasol hon yn rhagori mewn rheolaeth tymheredd a phwysau manwl gywir, yr allwedd i fondio cydrannau batri sefydlog a gwastadrwydd unffurf.

Yn meddu ar reoliad tymheredd PID deallus a hyd yn oed dosbarthiad pwysau, mae'n amddiffyn celloedd rhag difrod, yn cryfhau tyndra lamineiddio ac yn hybu dwysedd ynni batri. Mae'n cefnogi addasiad paramedr hyblyg ar gyfer celloedd LFP / NCM, yn cynnwys ymateb gwresogi cyflym a gweithrediad sefydlog. Mae'r wasg boeth yn galluogi olrhain data proses lawn, yn cydymffurfio â safonau diogelwch IEC/UL, yn torri'r gyfradd ddiffygiol i 0.3% ac yn codi effeithlonrwydd cydosod 32%. Delfrydol ar gyfer EV, storio ynni a chynhyrchu màs batri electroneg defnyddwyr, mae'n sicrhau perfformiad batri cyson o ansawdd uchel.

Trosolwg Offer

Swyddogaethau dyfais:
(1) Defnyddir HF -ZJ yn bennaf ar gyfer cynhyrchu rholio parhaus o ddeunyddiau dalen electrod batri lithiwm-, gan rolio'r daflen electrod batri i'r dwysedd a'r trwch sy'n ofynnol gan y broses, ac mae'r coil yn cael ei gynaeafu gan y mecanwaith dirwyn i ben;
(2) Mae'r offer wedi'i gastio 45 # ffrâm ddur, strwythur llithrydd mawr, mae grym dwyn yn fawr, mae anffurfiad yn fach, mae grym treigl yn fawr, mae cyflymder treigl yn uchel;
(3) Mae ganddo'r swyddogaeth o dorri ymyl a mecanwaith glanhau wyneb y gofrestr;
(4) gyda rheoli tensiwn cywiro dirwyn i ben, dirwyn i ben;
(5) gyda dyfais byffer plât polyn;
(6) Mae'r system gwasgu niwmatig yn rheoli codi'r silindr trwy ryngwyneb y peiriant dyn i yrru codi'r rholer;
(7) Rheolaeth awtomatig pwysau cyson, addaswch y pwysedd olew rholio trwy ryngwyneb peiriant y dyn;
(8) Addasiad mewnbwn rhyngwyneb peiriant dyn i newid y pwysedd olew i'r bwlch rholio.

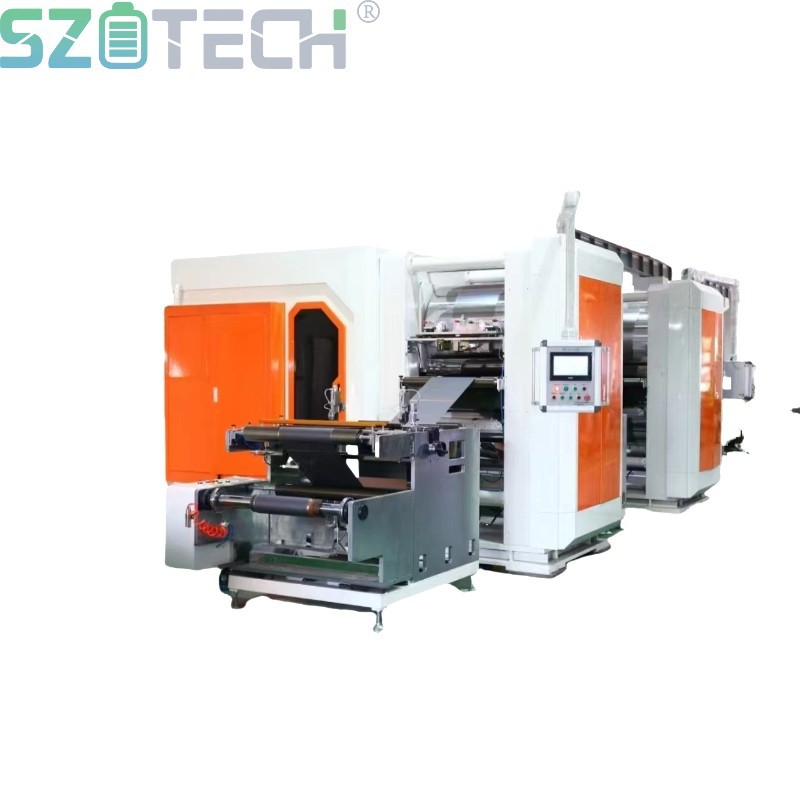

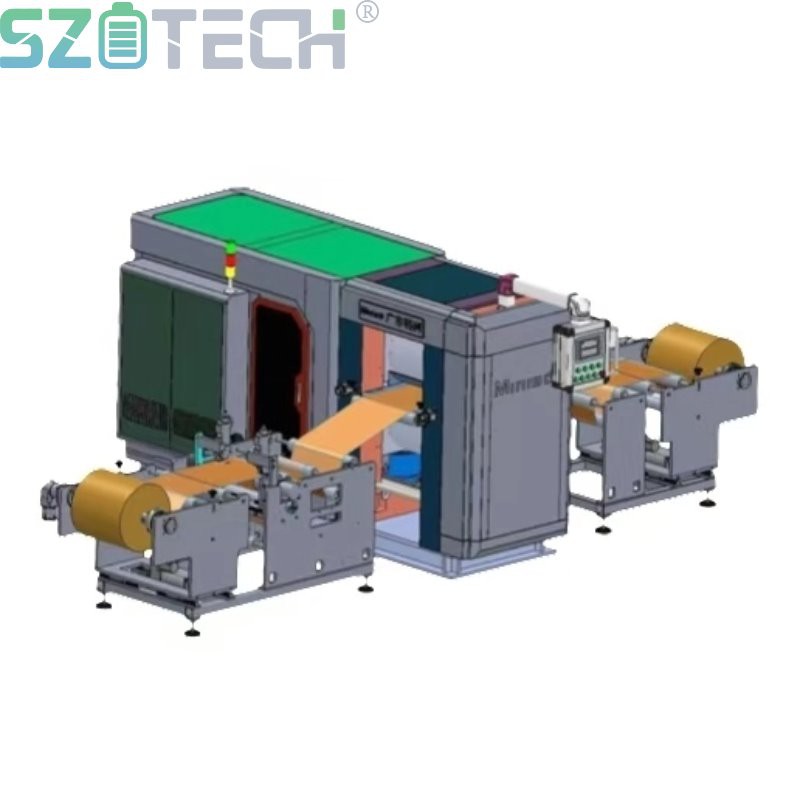

Dangos map cyfeirio

• Uchder y felin: 1670mm
• Uchder y blwch trydan: 1200mm
• Uchder rac: 1060mm
• Uchder rac derbyn: 930mm
• Uchder blwch gwresogi: 680mm

Llif proses offer

Dad-ddirwyn → llwyfan bwydo → system gywiro → system rheoli tensiwn → dyfais torri ymyl → dyfais byffer → dyfais wresogi → wasg rholer → dyfais dileu rholer (electrod negyddol yn unig) → dyfais byffer → system rheoli tensiwn → system gywiro → llwyfan bwydo → dirwyn i ben

1. Paramedrau deunydd sy'n dod i mewn

Mynegai technegol offer

Cyfluniad Offer

Mae'r llinell gynhyrchu treigl electrod parhaus yn bennaf yn cynnwys uncoiler, dyfais preheating, wasg rholio hydrolig, ailddirwyn, system rheoli trydanol, pwmp atgyfnerthu trydan, a dyfais aliniad ymyl.

1. Uncoiler
Mae'r ddyfais hon yn cefnogi'r deunydd coil i gael ei rolio a'i fwydo i'r felin rolio. Mae'n cynnwys plât mowntio fertigol solet (20mm o drwch), ffrâm wedi'i pheiriannu gan CNC gyda phlatio crôm caled, Bearings llinol, dyfais alinio ymyl, siafft aer, brêc powdr magnetig gyda rheolydd tensiwn, rholeri canllaw, a chydrannau eraill.

Prif baramedrau technegol:
- Siafft uncoiling: Diamedr Ø76mm, hyd effeithiol 500mm; siafft aer gyda falf rheoli, offer gyda gwn chwyddiant.
- Diamedr uncoiling mwyaf: Ø400mm
- Capasiti llwyth uchaf: 300kg
- Rheolydd tensiwn: 0.5 ~ 50kg (addasadwy), gan ddefnyddio dyfais rheoli tensiwn Sulishun.
- Dyfais aliniad ymyl: Yn defnyddio system reoli Dongdeng gyda chywirdeb o ±0.2mm.

2. Llwyfan Splicing
- Wedi'i gyfansoddi o blât splicing, bar pwysau, silindr, a rheiliau canllaw, wedi'u hintegreiddio â'r uncoiler.
- Dull splicing: Wedi'i gynorthwyo gan -far pwysau a yrrir gan silindr.
- Lled splicing: 400mm

3. Edge-Dyfais Tocio
Mae'r ddyfais trimio ymyl yn cynnwys ffrâm, llafnau torri uchaf ac isaf, rholeri arnofiol, a rholeri tywys. Ei brif swyddogaeth yw cael gwared ar yr ymylon heb eu gorchuddio a'r adrannau sy'n ymwthio allan i atal treigl anwastad oherwydd estyniad gwahaniaethol rhwng ardaloedd wedi'u gorchuddio a heb eu gorchuddio.

Prif baramedrau technegol:
1) Cyflymder llafn uchaf: 40 rpm
2) Ymyl-lled trimio: 200mm–400mm (addasadwy'n barhaus)
3) Pŵer modur: 0.4 kW (3-cyfnod, 380V, 50Hz)

4. Dyfais Dampio Dirgryniad
Yn cynnwys ffrâm, rholeri canllaw sefydlog, rholeri canllaw symudol, a rheiliau canllaw llinellol, mae'r ddyfais hon yn lleihau dirgryniad dalennau yn ystod treigl ysbeidiol i atal torri.
- Nifer: 2 set (un cyn ac un ar ôl y felin rolio).

5. Dyfais Preheating
- System rhagboethi isgoch gyda thymheredd addasadwy Llai na neu'n hafal i 100 gradd , wedi'i chyfarparu â diogelwch larwm dros -dymheredd.

6. Gwasg Roller Hydrolig
Y felin rolio yw offer craidd y llinell gynhyrchu, sy'n cynnwys ffrâm gantri dur cast, cyplyddion cyffredinol, reducer modur, system atgyfnerthu trydan, system addasu bwlch, system rheoli trydanol, platiau gwarchod porthiant, a mecanweithiau glanhau rholer.

Prif baramedrau technegol:
1) Dimensiynau cyffredinol (L × W × H): ~ 2800mm × 800mm × 1500mm
2) Manylebau rholer (diamedr × lled): Ø400 × 450mm
- Lled gweithio effeithiol: 400mm
- Cyflymder rholer: 2–12 rpm (addasadwy di-ri)
- Deunydd rholer: 9Cr3Mo (darparwyd adroddiad archwilio)
- Caledwch wyneb: HRC Yn fwy na neu'n hafal i 66–68
- Caledwch tymheru: HB280-300
- Dyfnder diffodd: Yn fwy na neu'n hafal i 18mm
- Rhedegiad rheiddiol: Llai na neu'n hafal i ±0.001mm (wedi'i brofi ar grinder silindrog)
- Garwedd wyneb: Ra=0.04
- Trwch platio Chrome: Yn fwy na neu'n hafal i 0.18mm
- Glanhau rholer: System sgraper llafn addasadwy gyda blwch casglu (un set fesul rholer).
- Cyfanswm dim-rhediad rheiddiol llwyth: Llai na neu'n hafal i ±0.002mm (wedi'i brofi ar grinder silindrog)
3) Dull gyrru: Trawsyriant cyffredinol ar y cyd
4) Prif bŵer modur: 11kW (2 × 5.5kW, 380V, 50Hz)
5) manylebau silindr hydrolig: turio Ø200mm, strôc 10mm
6) Uchafswm grym treigl: 3400 kN
7) Pwysedd llinell: 0.45-7.5 t / cm
8) Addasiad bwlch: Bloc lletem ganolog gyda phwysau cyson hydrolig.
- Ystod addasu: 0–2mm
9) Bearings rholer: Bearings trachywiredd P5-gradd gyda saim disulfide molybdenwm.
10) Cysylltiad gwresogi: Cymal cylchdroi ar ddiwedd siafft
11) Dull gwresogi: Rheolydd tymheredd yr Wyddgrug
12) Cyfrwng gwresogi: Olew thermol (defnyddiwr-wedi'i ddarparu)
13) Tymheredd gwresogi: Tymheredd yr ystafell – 150 gradd (arddangosfa ddigidol addasadwy gyda larwm dros dymheredd).
14) Roller unffurfiaeth tymheredd arwyneb: ±1 gradd (o fewn lled gweithio).
15) Cyfradd gwresogi: Tymheredd yr ystafell. i 80 gradd mewn Llai na neu'n hafal i 60 munud, sefydlogi Llai na neu'n hafal i 100 munud.
16) Pŵer gwresogydd olew: 2HP, 24kW (cyflenwad pŵer 380V, 50Hz ar wahân).
17) Pŵer modur pwmp olew: 1.5 kW
18) Uchafswm cyfradd llif olew: 220 L/munud
19) Pwysau peiriant: ~ 4.5 tunnell
20) Cynllun lliw safonol
21) Modur gyrru wedi'i leoli ar ochr chwith y pen bwydo.

7. Ailddirwyn
Mae'r ailddirwyn yn gosod y deunydd electrod rholio ar siafft graidd. Mae'n cynnwys ffrâm, Bearings llinellol, dyfais aliniad ymyl, siafft aer, modur ailddirwyn, cydiwr powdr magnetig gyda rheolydd tensiwn, a rholeri canllaw.

Prif baramedrau technegol:
1) Siafft ailddirwyn: Siafft aer, Ø76mm, hyd effeithiol 400mm (gyda falf rheoli a gwn chwyddiant).
2) Uchafswm troellog diamedr: Ø400mm
- Cynhwysedd llwyth mwyaf: 400kg
3) Rheolydd tensiwn: 0.5-50kg (addasadwy), system Sulishun.
4) Aliniad ymyl: system reoli Dongdeng, cywirdeb ±0.2mm.

8. System Rheoli Trydanol
Rheolir y system drydanol trwy banel gweithredu ar y cabinet rheoli, gan gynnwys:
1) Rheoli tensiwn uncoiler trwy brêc powdr magnetig.
2) Melin rolio wedi'i gyrru gan y prif fodur gyda thrawsnewidydd amledd ar gyfer addasu cyflymder.
3) Rewinder wedi'i yrru gan fodur gyda rheolaeth tensiwn trwy gydiwr powdr magnetig.
4) Mae pwmp atgyfnerthu trydan yn addasu pwysedd silindr hydrolig trwy sgrin gyffwrdd AEM.
5) Aliniad ymyl a reolir gan servo motors.
6) Addasiad pwysau rholer trwy AEM.
7) Dadleoli rholer wedi'i arddangos ar AEM.
8) Addasiad bwlch rholer trwy fewnbwn AEM.
