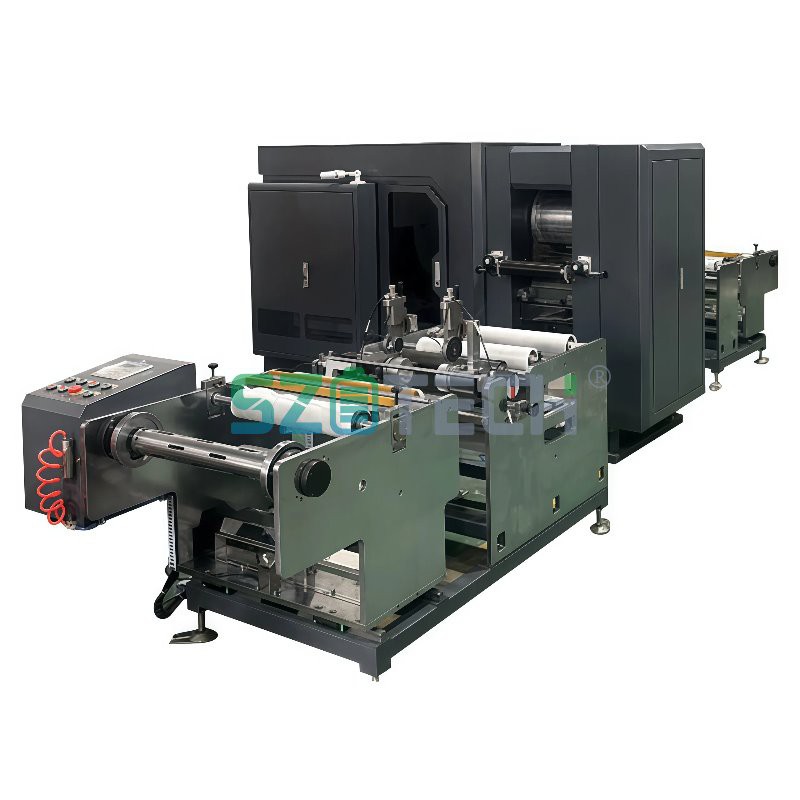

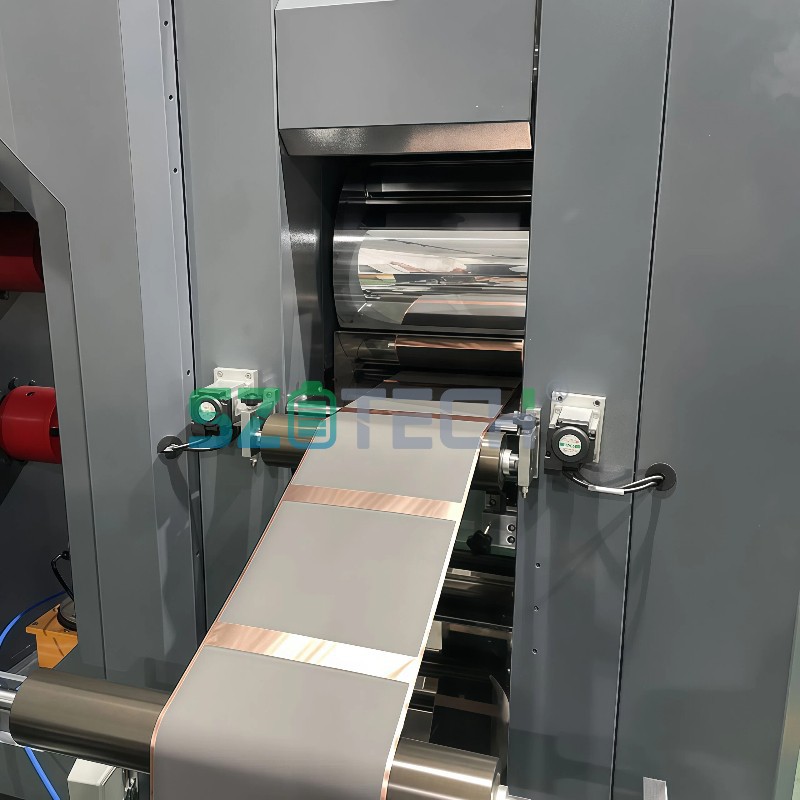

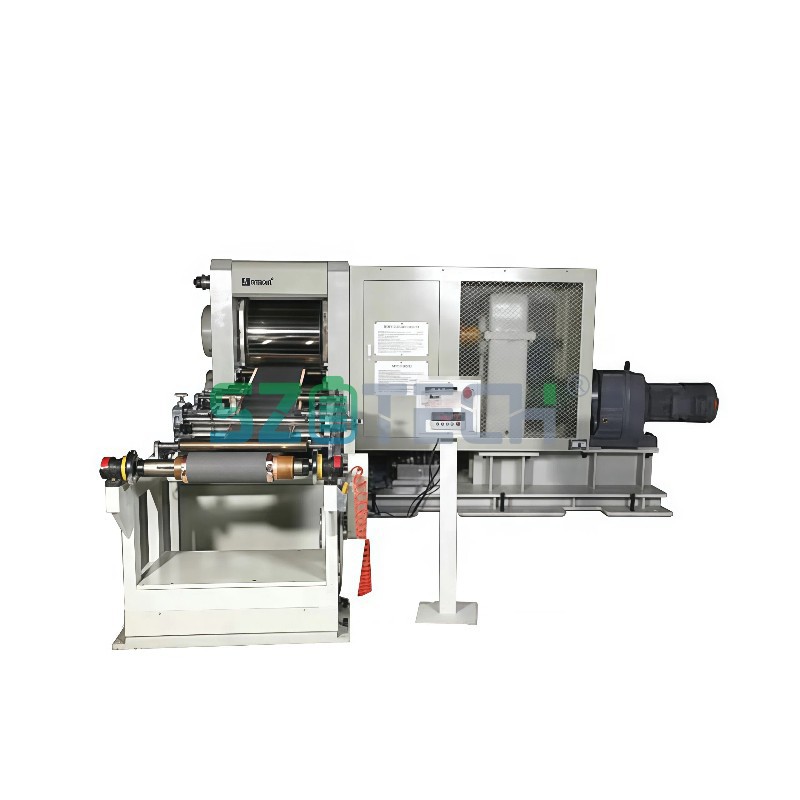

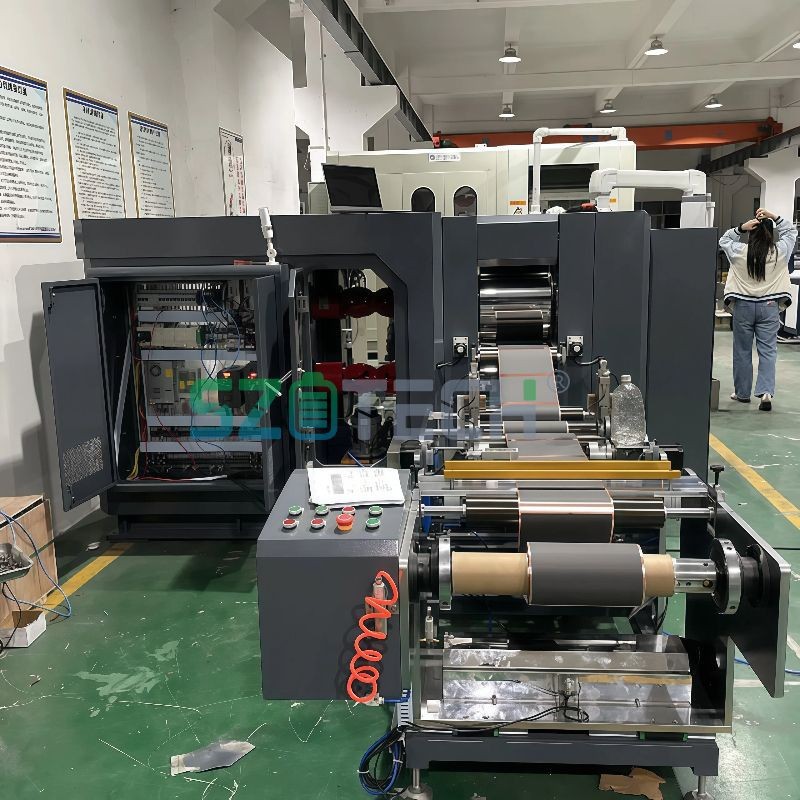

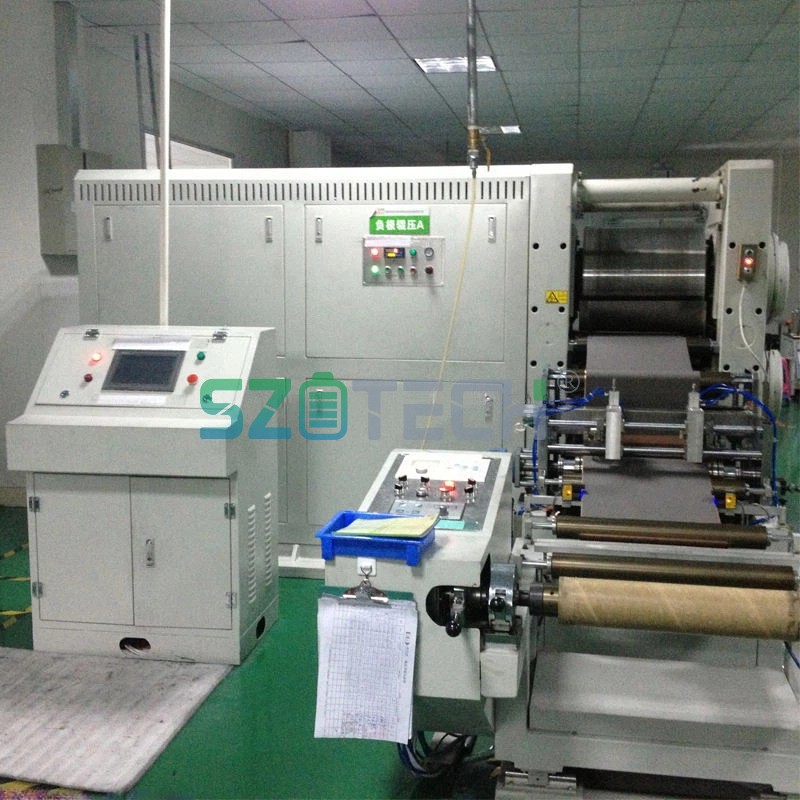

Calendr Poeth

Nac ydw

Eitem

Paramedr technegol

1.

System ddeunydd cymwys

Cathod: ffosffad haearn lithiwm, lithiwm cobalt, lithiwm manganad a deunyddiau teiran

Anod: graffit, carbon silicon, ac ati

2.

Dull cotio deunydd sy'n dod i mewn

Cotio sebra lluosog ysbeidiol, parhaus, cotio parhaus, ac ati

3.

Manyleb sy'n dod i mewn

1) Trwch swbstrad: ffoil alwminiwm 10 ~ 35μm, ffoil copr 6 ~ 25μm

2) Trwch polyn: 100-300μm

3) diamedr coil deunydd: Max.φ500mm

4) pwysau rholio: Max.300kg

5) Gwall trwch polyn: Llai na neu'n hafal i ±2μm

Manyleb y gasgen: Diamedr mewnol 3 modfedd, hyd Llai na neu'n hafal i 650mm

4.

Manyleb cynnyrch allbwn

1) Gwall trwch plât electrod ar ôl pwysau: Llai na neu'n hafal i ± 2μm (tynnwch ardaloedd annormal o ben a chynffon ac ymyl)

2) diamedr coil deunydd: Max.φ500mm

3) pwysau rholio: Max.300kg

4) Gwyriad ymyl troellog: Llai na neu'n hafal i ± 0.4mm

Nac ydw

Eitem

Technegol paramedr

1.

Maint y gofrestr

Φ400mm × 450mm (diamedr arwyneb y gofrestr × lled arwyneb y gofrestr) Lled y gofrestr effeithiol 420mm

2.

Dimensiwn lleoliad llinell

Tua. Hyd 4660mm × lled 2680mm × uchder 1800mm (ac eithrio cronfa wrth gefn symud rholiau)

3.

Maint y wasg rholer

Tua. Hyd 2680mm x lled 780mm x uchder 1800mm

4.

Lliw dyfais

Lliw safonol y cyflenwr neu liw penodedig.

5.

Pwysau dyfais sengl

Cyfanswm pwysau'r llinell gynhyrchu: tua 5T, mae pwysau'r wasg rholer tua 4T

6.

Llwytho{0}}gofyniad dwyn

Mae'r rhan rholer yn ei gwneud yn ofynnol i'r llwyth daear fod yn Fwy na neu'n hafal i 3t / ㎡, a gosodir y plât cefn ar waelod yr offer

7.

Pwysedd aer

0.5Mpa ~ 0.7Mpa (tynnu olew a dŵr), cyfradd llif: 0.04M3/munud

8.

Gofyniad amgylcheddol

Ystod tymheredd 0 i +45 gradd C Lleithder cymharol: Llai na neu'n hafal i 50%

9.

Gofynion pŵer

System wifren 380V, 50Hz tri-cam pump{-

10.

Pŵer llinell gyfan

Pŵer 10KW

11.

Cyflymder cynhyrchu treigl

Uchafswm.12m/mun

12.

Pwysau rhwng dwy rolyn

Max.200T

13.

Cyfradd pasio

Yn fwy na neu'n hafal i 99% (ac eithrio deunyddiau gwael sy'n dod i mewn, cyflenwad pŵer, cyflenwad nwy a ffactorau dylanwadol eraill)

14.

Cyfradd methiant offer

Llai na neu'n hafal i 1% (Dim ond namau a achosir gan offer sy'n cael eu cyfrifo)

Nac ydw

Enw

Ffurfweddiad/set

Sylw

1.

Mecanwaith dad-ddirwyn

Set

2.

Gwasg rholer

Set

3.

Mecanwaith dirwyn i ben

Set

4.

System reoli

Set

5.

Dyfais gwresogi

Set

Nac ydw

Eitem

Paramedr technegol

1.

Trosolwg swyddogaeth

Defnyddir y peiriant dad-ddirwyn i gynnal y coil i gael ei rolio a'i gludo i'r felin i'w rolio

2.

Ffurf strwythurol

Strwythur panel ochr 45# yn gyffredinol, trwch 30mm, wyneb platiog crôm

3.

Dull llwytho a dadlwytho

Llwytho a dadlwytho â llaw

4.

Dad-ddirwyn cefnogaeth

Siafft chwyddadwy 3 modfedd chwyddadwy, gyda gwn chwyddadwy, dau ben y gefnogaeth clamp diogelwch

5.

overroll

Aloi alwminiwm rholio, triniaeth ocsidiad wyneb HV700

6.

Llwyfan derbyn

1) Gwialen pwysedd dwbl, rhigol sgribio sengl, llwyfan bwydo â llaw;

2) Swyddogaeth: Fe'i defnyddir ar gyfer splicing pan fydd y daflen polyn yn cael ei dorri neu ei ddisodli yn ystod y broses dreigl i leihau gwastraff y daflen polyn;

3) Cyfansoddiad: gan gynnwys plât sbleis, gwialen bwysau, silindr, rholer canllaw a rhannau eraill o'r ddyfais peiriant dad-ddirwyn fel un;

Rheolaeth: Mae'r silindr yn cael ei reoli gan y falf niwmatig electromagnetig i dynhau a llacio'r plât polyn

7.

System cywiro gwyriad

Cywiro ffotodrydanol isgoch, cywirdeb rheolydd Llai na neu'n hafal i ± 0.1mm

8.

System rheoli tensiwn

1) Amrediad addasu tensiwn: 0 ~ 200N

2) Cywirdeb rheoli tensiwn: Llai na neu'n hafal i ± 5N (gweithrediad sefydlog yr offer)

9.

Dyfais trimio

1) Swyddogaeth: Fe'i defnyddir i dorri dwy ochr y coil electrod cyn rholio, lleihau'r blygu taflen polyn a achosir gan elongation rholio anghyson, a lleihau'r gyfradd sgrap a achosir gan y darn polyn;

2) Ffurflen offeryn torri: llafn torri uchaf bwydo â llaw, cyllell, rheoli cyllell torri chwith a dde;

3) Lled torri: 300 mm ~ 420mm, gellir gweithredu torri sengl, dwbl;

Cyflymder torrwr (uchafswm): 50 r/munud;

10.

Dyfais byffer

1) Swyddogaeth: lleihau jitter y daflen polyn yn y broses dreigl i atal tâp wedi'i dorri

2) Cyfansoddiad: rholer canllaw sefydlog, rholer canllaw treigl, canllaw llinellol, cefnogaeth sefydlog, gan gynnwys lleihau dirgryniad blaen a chefn dwy ran

Egwyddor: Y plât polyn trwy'r rholer canllaw treigl, er mwyn lleihau'r ysgwyd plât polyn, er mwyn atal pwrpas gwregys darn polyn

11.

Modd gyrru

Dad-ddirwyn goddefol

12.

System reoli

Gosodwch y botwm gweithrediad swyddogaeth

Nac ydw

Eitem

Paramedr technegol

1.

Nodwedd

1) Gwnewch y daflen polyn o dan dreigl y gofrestr, gwnewch i'r daflen polyn gyrraedd y dwysedd priodol, a chyrraedd y gofynion trwch dalen polyn yn ôl y trwch cotio.

2) Mae'r offer yn mabwysiadu strwythur addasu bwlch haearn lletem y sgriw bêl i addasu'r bwlch rholio, ac mae'r cyflymder llinellol yn cael ei addasu gan y trawsnewidydd amlder i gyflawni rheoliad cyflymder di-gam.

2.

gosodiad

"Geg" bwa bwrw, y sylfaen gyfan, dau rholeri fyny ac i lawr trefniant llorweddol

3.

Casin peiriant

Dalen wedi'i rholio oer, 1.5mm neu fwy

4.

Bloc dwyn

45 # dur bwrw gyda dyfais clirio bloc cymorth addasadwy

5.

Prif dwyn

dwyn melin

6.

Gan iriad

Saim iro tymheredd uchel

7.

rholio

1) Manyleb y gofrestr (diamedr arwyneb y gofrestr * lled arwyneb y gofrestr): 400 * 450mm

2) Lled effeithiol arwyneb y gofrestr: 420mm

3) Deunydd rholio: 9Cr3Mo (cyfres Cr3 dur rholio oer aloi uchel)

4) Roller corff quenching caledwch: HRC66-68, gweddill y driniaeth quenching HS40-45

5) tymheru rholio: HB280-300

6) Dyfnder haen quenching: 22 ~ 26mm

7) Triniaeth arbennig o arwyneb rholer: platio cromiwm caled ar yr wyneb, trwch platio cromiwm Yn fwy na neu'n hafal i 0.18mm

8) Naid diamedr rholio: Llai na neu'n hafal i ± 0.001mm (wedi'i ganfod ar y peiriant malu)

9) Garwedd arwyneb rholer: Ra Llai na neu'n hafal i 0.02

10) Silindredd rholio Llai na neu'n hafal i ±0.001mm

11) Dim-rhif diamedr llwyth yn gyffredinol: Llai na neu'n hafal i ±0.002mm;

12) Gwahaniaeth diamedr o rholeri uchaf ac isaf: Llai na neu'n hafal i 0.02mm

Corff rholio a gwddf siafft archwiliad ultrasonic, safon arolygu GB-T13314-2008, gradd A neu uwch wedi'i gymhwyso.

8.

Modd trosglwyddo

Mae'r rholeri uchaf ac isaf o gyplu cyffredinol yn cael eu gyrru yn y drefn honno

9.

Gyriant rholio

Modur dwbl + lleihäwr pinwheel cycloidal yn gyrru gweithrediad y gofrestr

10.

Prif bŵer modur

8KW (2 * 4KW 380V 50Hz)

11.

Dyfais gwresogi

Mae'r peiriant tymheredd olew yn cael ei gynhesu cyn ei rolio, ac mae'r tymheredd yn addasadwy o 50 gradd i 150 gradd.

12.

Silindr hydrolig

Diamedr silindr φ200mm * 2 strôc 10mm

13.

Pwysau dau linell rholio

0.45 ~ 4.5t/cm

14.

Modd addasiad bwlch rholio

Modur stepper lletem ganol i addasu'r gwasgu pwysau cyson hydrolig

15.

Addasiad bwlch rholio

Ystod addasu 0 ~ 3mm, addasiad ar-lein (dim rhyddhad pwysau), cywirdeb addasiad bwlch y gofrestr 0.001mm, wedi'i arddangos ar y sgrin gyffwrdd

16.

Pwysau swydd

1) Modd pwysau: gosodir y prif silindr hydrolig o dan y brig

2) System hydrolig: gorsaf hydrolig pwysau cyson sengl

Pwysedd uchaf y system hydrolig: 50MPa

17.

Diogelu diogelwch

Gwarchodwr llaw bwydo, botwm stopio brys

18.

Glanhau wyneb y gofrestr

Mabwysiadir dyfais addasu llafn addasadwy, mae'r llafn o strwythur math cyllell, ac mae'r sgrafell yn agos at wyneb y gofrestr i gael gwared ar y gludydd rholio, ac mae blwch casglu, ac mae'r llafn yn cael ei lanhau mewn dwy set o rholeri uchaf ac isaf

19.

Dyfais sychu rholer (electrod negyddol yn unig)

1) Rôl y rhwbio rholer yw sychu arwyneb rholio llwch y gofrestr gludiog, mae'r broses dreigl yn aml yn ymddangos yn y daflen electrod negyddol graffit yn y broses dreigl o ffenomen gollwng deunydd, mae'r powdr yn y bôn ynghlwm wrth y rholer uwchben y wasg rholer, fel canlyniad y weipar nid yw'n amserol, bydd adlyniad y gronynnau powdr yn cadw at yr wyneb negyddol nesaf, yn difrodi'r tâl electrod a'r problemau diogelwch a achosir gan y batri proses rhyddhau.

2) Mae'r ddyfais sychu rholer yn cynnwys dyfais gyrru modur, plât swing chwith a dde a mecanwaith sleidiau sy'n cysylltu'r ddau, ac mae'r ddyfais sychu rholer yn cynnwys dyfais sychu sy'n cyd-fynd ag wyneb rholer y wasg rholer a dyfais reoli sy'n rheoli'r pellter rhwng y ddyfais sychu ac wyneb rholer y wasg rholer, yn rheoli symudiad cilyddol y ddyfais sychu rholer, a rheoli'r ddyfais sychu'r rholer rhwng wyneb y rholer a'r ddyfais sychu rholer. effaith tynnu powdr.

3) Nifer: 2 set (1 set ar gyfer pob rholer uchaf ac isaf)

4) Lled rholer: yr un peth â lled yr arwyneb rholer

Gofynion defnydd: Rhaid disodli'r brethyn rholio yn rheolaidd yn unol â rheoliadau'r broses (mae cylch ailosod y brethyn rholio yn cael ei bennu yn ôl sefyllfa defnydd y cae a gradd glanhau'r wyneb rholer).

Nac ydw

Eitem

Paramedr technegol

1.

Trosolwg swyddogaeth

Defnyddir y peiriant dad-ddirwyn i gynnal y coil rholio a'i gynaeafu

2.

Ffurf strwythurol

Strwythur panel ochr 45# yn gyffredinol, trwch 30mm, wyneb platiog crôm

3.

Dull llwytho a dadlwytho

Llwytho a dadlwytho â llaw

4.

Cefnogaeth dirwyn i ben

Siafft chwyddadwy 3 modfedd gyda gwn chwyddadwy, wedi'i gynnal ar y ddau ben

5.

overroll

Aloi alwminiwm rholio, triniaeth ocsidiad wyneb HV700

6.

Llwyfan derbyn

5) Gwialen pwysedd dwbl, rhigol torri sengl, llwyfan bwydo â llaw;

6) Swyddogaeth: Fe'i defnyddir ar gyfer splicing pan fydd y daflen polyn yn cael ei dorri neu ei ddisodli yn ystod y broses dreigl i leihau gwastraff y daflen polyn;

7) Cyfansoddiad: gan gynnwys plât sbleis, gwialen bwysau, silindr, rholer canllaw a rhannau eraill o'r ddyfais peiriant dad-ddirwyn fel un;

Rheolaeth: Mae'r silindr yn cael ei reoli gan y falf niwmatig electromagnetig i dynhau a llacio'r plât polyn

7.

System cywiro gwyriad

Cywiro ffotodrydanol isgoch, cywirdeb rheolydd Llai na neu'n hafal i ±0.2mm

8.

System rheoli tensiwn

1) Amrediad addasu tensiwn: 0 ~ 200N

2) Cywirdeb rheoli tensiwn: Llai na neu'n hafal i ± 5N (gweithrediad sefydlog yr offer)

9.

Dyfais byffer

4) Swyddogaeth: lleihau jitter y daflen polyn yn y broses dreigl i atal tâp wedi'i dorri

5) Cyfansoddiad: rholer canllaw sefydlog, rholer canllaw treigl, rheilffordd canllaw llinol, cefnogaeth sefydlog, gan gynnwys lleihau dirgryniad blaen a chefn dwy ran

6) Egwyddor: Gall y plât polyn leihau flutter y plât polyn ac atal y gwregys darn polyn trwy rolio'r rholer canllaw

10.

Modd gyrru

Mae'r modur yn gyrru'r siafft chwythadwy i wireddu dirwyn

11.

System reoli

Gosodwch y botwm gweithrediad swyddogaeth
