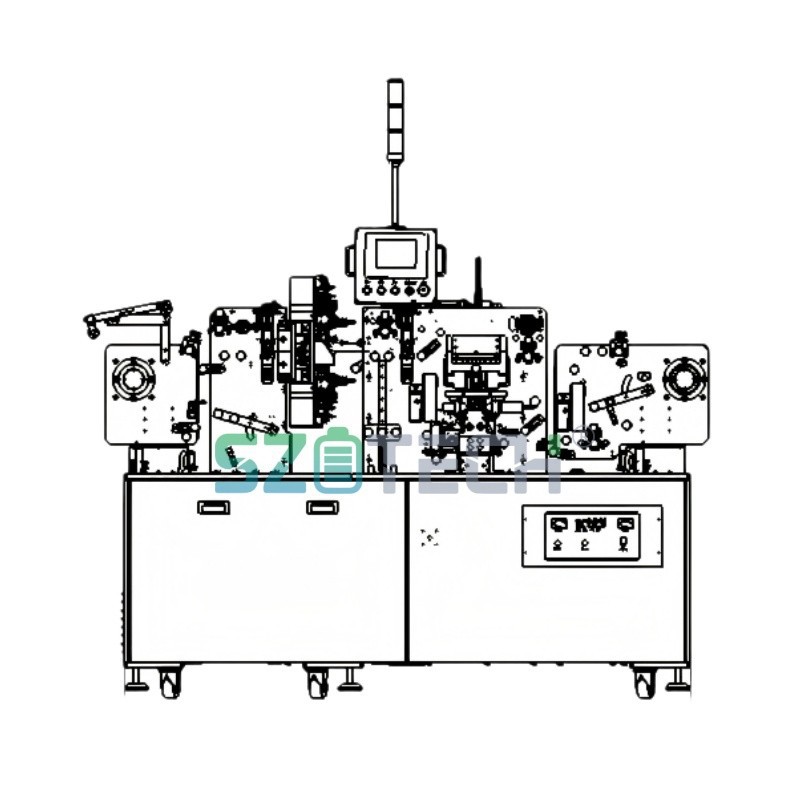

Mae'r peiriant gwneud electrod weldio cwbl awtomatig hwn yn arbenigo yn y cyfnod cyn dirwyn i ben. Mae'r peiriant gwneud dalennau electrod hwn yn perfformio'n arbenigol wrth ddad-ddirwyn, weldio tab manwl, tapio inswleiddio, ac ailddirwyn i gynhyrchu "jig-sos electrod wedi'u tabbio" o ansawdd uwch yn barod ar gyfer y peiriant weindio. Trwy integreiddio weldio ultrasonic ar gyfer cysylltiadau tab cyson a chymhwysiad tâp awtomatig ar gyfer inswleiddio, mae'n sicrhau dibynadwyedd a diogelwch trydanol o'r cychwyn cyntaf. Mae'r system canllaw ymyl awtomatig integredig (AGV) yn cynnal aliniad gwe perffaith drwyddi draw, gan atal gwastraff materol. Wedi'i reoli gan AEM sgrin gyffwrdd greddfol, nid weindiwr yw'r peiriant hwn, ond y sylfaen anhepgor sy'n gwarantu cysondeb ac ansawdd y deunyddiau crai sy'n cael eu bwydo i'ch proses weindio celloedd silindrog cyflym, gan wneud y gorau o'r cynnyrch llinell cyffredinol.
Swyddogaethau offer
Defnyddir y peiriant hwn yn bennaf ar gyfer weldio tabiau awtomatig o electrodau batri ion lithiwm;
1 ． Mae'r tab a'r electrod yn cael eu weldio, rhowch glud amddiffynnol ar y blaen a'r cefn.
2 ． Mae'r peiriant hwn yn mabwysiadu modd rheoli Panasonic PLC diwedd uchel i wireddu awtomeiddio dadlwytho coil tab, torri, weldio electrod, gludo blaen a chefn, ac ailddirwyn, gan arbed llawer o weithlu, gan leihau'n fawr gyfradd difrod dynol i'r electrod yn ystod y broses gynhyrchu, gydag effeithlonrwydd weldio uchel, a gwireddu gludo uchaf ac isaf (2 basio);
3 ． Weldio electrod a chymhwyso tâp, gellir ei rilio'n awtomatig i'w ddefnyddio mewn peiriannau weindio cwbl awtomatig;
4 ． Mae'r peiriant hwn yn ddyfais awtomataidd iawn mewn cynhyrchu electrod. Mae'r offer hwn, ynghyd â rholio electrod parhaus a stripio electrod parhaus, yn gyfystyr â chynhyrchu electrod awtomataidd.
5. Mae gan y peiriant hwn dapiau gludiog uchaf ac isaf anod, a gludiog tab positif.
6.Mae gan bob nam trydanol yn ystod gweithrediad y peiriant hwn swyddogaeth larwm.
Offerparamedrau technegol
Model: SZO-80B-N
|
S/N |
Eitem |
Paramedr |
Sylw |
|
1 |
Hyd electrod sengl |
300-1500mm |
Yn ôl proses y cwsmer |
|
2 |
Cywirdeb sefyllfa tâp tab |
A: ±0.5mm |
|
|
3 |
trachywiredd hyd tab |
B: ±0.5mm |
|
|
4 |
Gwall sefyllfa weldio tab |
C: ±0.5mm |
|
|
5 |
Gwyriad weldio tab |
D: ±1 gradd |
|
|
6 |
Cywirdeb gollyngiadau tab |
E: Llai na neu'n hafal i ± 0.5 mm |
|
|
7 |
Grym tynnol weldio tab |
Yn fwy na neu'n hafal i 10N |
Shunla |
|
8 |
Bywyd gwasanaeth pen weldio |
Electrod positif: 300,000 o weithiau o falu unwaith |
-Ochr dwbl |
|
9 |
Burrs torri electrod a thab |
electrod Llai na neu'n hafal i 0.015, tab Llai na neu'n hafal i 0.025 |
|
|
10 |
Cywirdeb hyd tâp |
±0.5mm |
|
|
1 1 |
Cyfradd cymhwyster cynnyrch |
9 8 .5% |
|
|
1 2 |
Cyfradd defnyddio |
95% |
Ac eithrio datrys problemau o fewn 10 munud |
|
1 3 |
Cyflymder cynhyrchu |
Electrod batri 18650 , mae'r cylch cynhyrchu tua { { }} PCS/munud ( tab sengl ) |
i hyd a lled yr electrod |
Offeramgylchedd defnydd
1. Dimensiynau: 2 040 (L) × 1 050 mm (W) × 1689 mm (H)
2. Pwysau: tua 1100 KG .
3. Cyflenwad pŵer: AC220V, cyfnod sengl; mae amrywiad foltedd yn llai na ± 10%; pŵer: 5KVA.
4. Aer cywasgedig: 0.4-0.7Mpa (4-7kgf/cm²), cyfradd llif pob aer cywasgedig yw 180L/min, a'r gyfradd defnyddio yw 50%.
5. Tymheredd amgylchynol: 20-35 gradd.
6. Lleithder cymharol: 5-55%HR.
7. Glendid amgylcheddol: dim llai na Dosbarth 100,000, heb unrhyw nwy cyrydol, hylif neu nwy ffrwydrol ar y safle.
Deunyddmanylebau a gofynion:
1, Manylebau Deunydd:
|
Deunydd |
Dull bwydo |
Hyd deunydd (mm) |
Lled deunydd (mm) |
Trwch deunydd (μm) |
Diamedr allanol uchaf (mm) |
Diamedr mewnol (mm) |
||
|
Ystod maint |
Ystod maint |
goddefgarwch |
Ystod maint |
goddefgarwch |
||||
|
Tab |
Coil |
3 0- 70 |
3-6 |
0.1 |
100-150 |
2 |
ф 4 00 |
Ф 76.2 |
|
Electrod |
Coil |
300-1500 |
30- 65 |
0. 1 |
100-280 |
5 |
Ф 4 00 |
ф76.2 |
|
Tâp amddiffynnol |
Coil |
4 0- 70 |
5- 25 |
0.2 |
50-80 |
5 |
Ф 180 |
ф76.2 |
2, Gofynion materol:
1 ．Electronig batri: electrod batri cotio ysbeidiol, trwch ffoil alwminiwm electrod 5 ~ 20um, rholer cotio electrod i'r wasg hollti parhaus i'r lled penodedig, gwall lled ± 0.2mm, gwall troellog electrod yn llai na ± 1.0mm /1000mm, ac wedi'i reeled â diamedr rîl 3-modfedd uchaf, rîl 4-modfedd craidd; cywirdeb chwil ± 1.0mm; cotio gwall cysondeb ysbeidiol < ± 0.5mm (cotio, hollti), lled gwag weldio tab o leiaf 2mm yn lletach na'r tab;
2 ． Mae'r tâp gludiog yn cael ei gludo ar hyd lled yr electrod, gwall lled y tâp gludiog yw ± 0.2mm (deunydd tâp), ac nid yw'n hawdd ei dorri wrth agor y tâp gludiog;
3 ． Gwall lled tab: ±0.1mm, gwall ystum tab: 0.2mm/500mm (deunydd tab).
Nodiadau:
(1) Mae'r electrod positif wedi'i weldio mewn stribed hir;
(2) Mae'r dull canfod yn brawf tynnol;
(3) Dim ond rhannau manyleb o'r model derbyn y mae'r offer hwn yn eu darparu.
