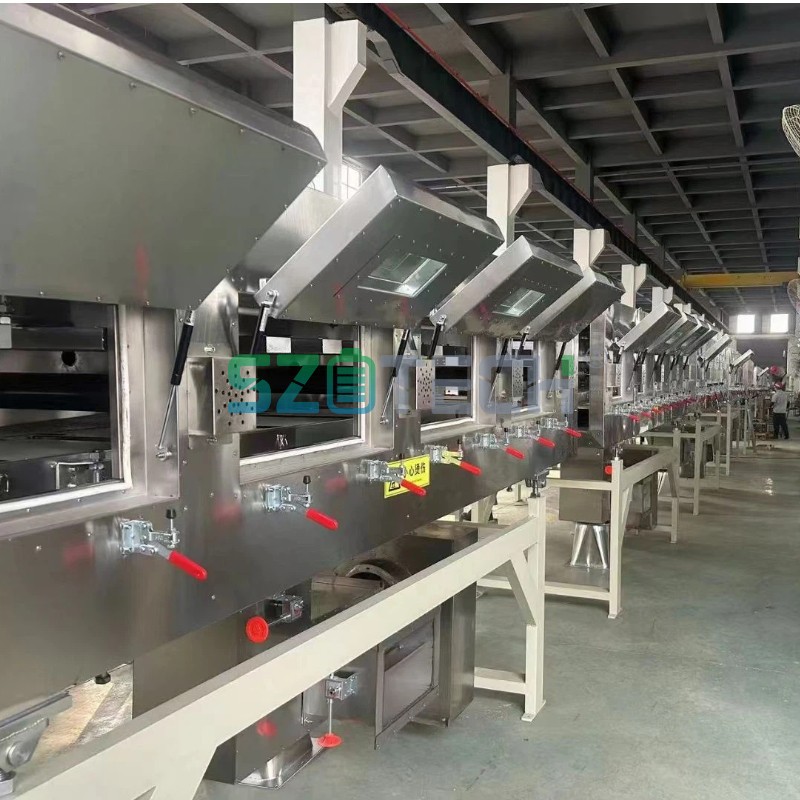

Gwella'ch gweithgynhyrchu electrod batri gyda'r peiriant cotio batri lithiwm, a gynlluniwyd ar gyfer cotio deunyddiau catod ac anod yn fanwl gywir. Gan gefnogi lled hyd at 450mm a chyflymder cotio o 1-2 m/munud, mae'n trin slyri gludiog o 2,000 i 12,000 cP. Mae'r peiriant yn sicrhau trwch cotio sych unffurf o 50-150μm gyda goddefiannau tynn: gwall hyd Llai na neu'n hafal i ±0.5mm, gwall lled Llai na neu'n hafal i ±1mm, a gwall trwch Llai na neu'n hafal i ±1.5μm. Yn cynnwys popty sychu parth aml- 4.5 metr gyda rheolaeth tymheredd annibynnol hyd at 140 gradd, systemau tywys tensiwn ac ymyl awtomatig, a gosodiad offer a yrrir gan servo, mae'n darparu ailadroddadwyedd uchel ar gyfer cynhyrchu lithiwm-ion, LFP, NCM, a supercapacitor.

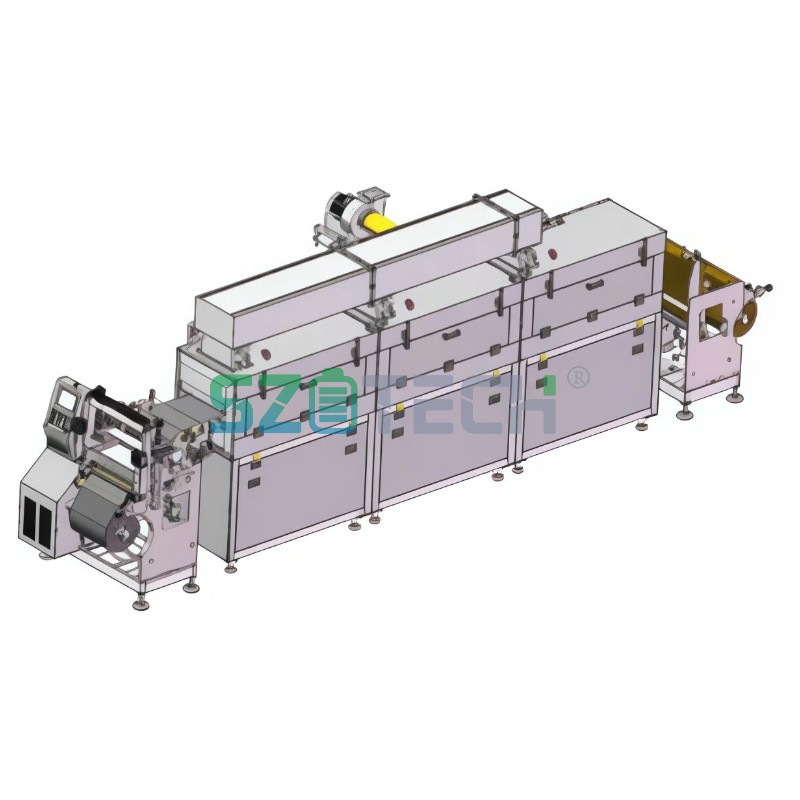

Cyfansoddiad offer
Gwesteiwr: dad-ddirwyn/pen - trac sychu - weindio a phob rhan o'r system reoli
Cyfluniad prif offer
|
Nac ydw |
Enw |
Brand |
|
Switsh aer |
Chint |
|
|
Rheolydd PLC |
Japan Omron/Huichuan |
|
|
Sgrin gyffwrdd |
Cyflwr pasio Kunlun |
|
|
Cyfnewid canolradd |
Schneider/Omron |
|
|
Servo modur |
Japan Panasonic/Ruineng (yn ôl y cylch prynu) |
|
|
Lleihäwr planedol |
Aibo/Dick Cisco |
|
|
Torrwr cylched |
Chint |
|
|
Ac contactor |
Chint |
|
|
Cyfnewid cyflwr solet |
Wedi'i wneud yn Tsieina |
|
|
Rheolydd tymheredd |
Omron/Atai |
|
|
Cywiro awtomatig (dolen gaeedig) |
Gyriant modur servo |
|
|
Tensiwn awtomatig (tensiwn blaen) |
Mae PID yn rheoli cyflymder y modur |
|
|
Tensiwn awtomatig (tensiwn cefn) |
Mae PID yn rheoli cyflymder y modur |
|
|
Llygad ffibr optegol |
Panasonic o Japan |
|
|
Elfen niwmatig |
Jadec |
|
|
Silindr di-rod |
Shian |
|
|
Beryn pêl groove dwfn |
NSK/SKF |
|
|
Chwythwr aer |
Dur di-staen, swn isel aml-adain, Guangzhou |
Swyddogaethau sylfaenol yr offer
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
System ffit |
Ffosffad haearn lithiwm, cobalt lithiwm, manganad lithiwm, teiran, manganad cobalt nicel lithiwm a systemau eraill; Olew, system ddŵr o broses cotio electrod positif a negyddol; Proses cotio supercapacitor |
||
|
Rhedeg trwch swbstrad |
Ffoil alwminiwm (Al): 8 ~ 30um Ffoil copr (Cu): 6 ~ 30um |
||
|
Dyluniad lled arwyneb y gofrestr |
450 mm |
||
|
Sicrhewch lled y cotio |
100 ~ 350mm-380mm, Uchafswm 400mm |
||
|
Cyflymder gweithredu mecanyddol offer |
4m/munud |
||
|
Cyflymder cotio |
1-2m/munud |
Yn dibynnu ar stoc a thrwch cotio |
|
|
Yn addas ar gyfer gludedd slyri |
Hydoddydd olewog 2500-10000 Cps |
Cotio ysbeidiol |
|
|
Hydoddydd dyfrllyd 1000-6000 Cps |
|||
|
2000 ~ 12000 Cps |
Cotio parhaus |
||
|
Amrediad trwch sych cotio ochr sengl |
50-150μm 50~300g/m2 |
Oherwydd nodweddion materol, mae'n bosibl peidio â chwrdd ar yr un pryd |
|
|
Hyd ysbeidiol lleiaf |
4mm |
||
|
Isafswm hyd cotio ar gyfer adrannau lluosog |
20mm |
||
|
Nodwedd toddyddion Cynnwys solet addas |
Hydoddydd olewog NMP(sg=1.033,bp=204 gradd) |
Er gwybodaeth yn unig |
|
|
Hydoddydd dyfrllyd H2O/NMP(sg=1.000,bp=100 gradd) |
Er gwybodaeth yn unig |
||
|
Hyd ysbeidiol lleiaf |
Cathod SC. 55% ±20% |
||
|
Anod SC. 55% ±20%(system PVDF) |
Er gwybodaeth yn unig |
||
|
Dull cotio |
Haen sengl-haen blaen a chefn 2 adran gorchudd trosglwyddo ysbeidiol anwastad/tracio awtomatig ail wyneb/cotio parhaus |
||
|
Cyfeiriad rhedeg swbstrad |
Cotio ymlaen, swbstrad positif a gwrthdroi gweithrediad ffoil gwag |
||
|
Canllaw rholio y tu allan i'r llwybr pobi |
Ynglŷn â rholer canllaw alwminiwm φ80mm, ocsidiad caled arwyneb |
Gorffen Rc0.4 |
Strwythur pob rhan
1). Mecanwaith dirwyn i ben:
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
Dros strwythur mowntio rholer |
Mowntio fertigol monolithig (trwch 30mm) |
||
|
System rheoli tensiwn |
PID rheoli cyflymder modur rheoli sefyllfa bloc disgyrchiant, tensiwn rheoli pwysau |
||
|
Modd cywiro |
Rheolaeth EPC awtomatig, strôc 50mm, cywirdeb rheolwr cywiro gwyriad ± 0.5mm |
Canfod uwchsonig, yn gallu adnabod y bilen dryloyw |
|
|
Dull dirwyn i ben |
Mae'r rholyn deunydd wedi'i osod gyda siafft chwyddo 3 modfedd a'i gynnal ar un ochr; |
||
|
Cyfeiriad rhedeg swbstrad |
Ymlaen a chefn |
||
|
Cyfeiriad dad-ddirwyn |
Uchod ac isod |
||
|
Diamedr troellog dad-ddirwyn |
Ф85 ~ Ф300mm |
||
|
Cynhwysedd dwyn uchaf y siafft chwythadwy |
100Kg / darn |
||
|
Manyleb drwm |
Hyd Llai na neu'n hafal i 430mm, diamedr mewnol tua 76mm (3 modfedd) |
||
|
Nifer y stribedi siafft chwyddadwy |
Darn o |
||
|
Llwyfan derbyn |
Gwregys wasg gwialen dwbl, slot agoriadol |
||
|
Modd gyrru |
Mae gwrthdröydd yn rheoli modur AC |
2). Strwythur pen:
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
Prif yrru modur |
Servo modur |
||
|
Modur gyrru ysbeidiol |
Servo modur |
||
|
Adeiladu crafwr |
Math set solet-sgrafell coma dwyochrog, swbstrad, set electroplatio 40Cr |
||
|
Rheolaeth cylchdro Scraper Angle |
Symudwch yr handlen a chylchdroi |
||
|
Rholyn cotio |
Arwyneb platiog crôm caled, diamedr Ø128mm; Strwythur gwag |
||
|
Rholyn ôl |
Diamedr Ø128mm, wedi'i orchuddio â EPDM, malu wyneb rholio |
||
|
Cymysgu tanc |
Mae'r silindr di-rod yn symud mewn llinell syth ac mae'r cyflymder yn addasadwy i atal y slyri rhag setlo |
||
|
Mae uchder ysbeidiol y sgrafell yn cael ei addasu |
Addasiad offeryn servo llawn, rheoli lifft deiliad yr offeryn. Ystod codi 1 ~ 300wm |
||
|
Plât baffl |
Plât dur cyfatebol + wyneb y môr ewynnog, gellir addasu lled cotio |
||
|
Modd gweithredu |
Sgrin gyffwrdd + gweithrediad botwm |
Y weithred gyffredin yw'r allwedd allanol |
3). Pobi
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
Sychwch strwythur y bustl yn y corff |
Dyluniad mewnol annibynnol, dyluniad math o long |
||
|
Hyd popty |
3 rhan, 1.5 metr yr un, cyfanswm o 4.5 metr |
||
|
Deunydd metel dalen o ddwythell sychu a dwythell aer |
Leinin fewnol SUS304 dur gwrthstaen, leinin allanol SUS 201 dur gwrthstaen |
||
|
Modd gyrru rholer canllaw ffwrn |
Modd trosglwyddo goddefol |
||
|
Rheoli tymheredd |
Wedi'i rannu'n rheoli tymheredd gweithredu arferol, overtemperature monitro rheolaeth larwm amddiffyn, overtemperature bydd yn ymddangos yn larwm sain a golau, a thorri i ffwrdd y prif gyflenwad pŵer gwresogi; |
||
|
Dull gwresogi |
Gwresogi trydan, strwythur cylchrediad aer poeth |
||
|
Pŵer gwresogi popty sengl |
10KW/ cwlwm; 3 adran cyfanswm o 30KW; |
||
|
Tymheredd yn y sianel pobi |
Tymheredd ystafell ~140 gradd, gwahaniaeth tymheredd adran sengl <5 gradd, rheolaeth annibynnol ar bob cam |
||
|
Tymheredd wyneb y corff yn ystod y llawdriniaeth |
Allyriad tymheredd wedi'i fesur Llai na neu'n hafal i dymheredd gosod 50% |
||
|
Modd chwythu |
Aer chwythu uchaf ac isaf, aer dychwelyd is, corff gwresogi annibynnol y siambr aer, rheoli tymheredd annibynnol, rheoli cyfaint aer annibynnol |
||
|
Mae pob adran gwacáu rheolaeth cyfaint aer |
Rheolaeth annibynnol trwy falf fecanyddol |
||
|
Rheoli ffan gwresogi |
Rheolaeth awtomatig |
||
|
Rheoli ffan gwacáu |
Rheolaeth awtomatig |
||
|
Rheoli gwresogi |
Cyfnewid cyflwr solet |
||
|
System adfer toddyddion |
Na, dim ond y rhyngwyneb gosod a ddarperir |
||
|
Cyfanswm cyfaint aer gwacáu |
500-1300㎥/H |
Mae'r falf aer yn addasadwy |
|
|
Dosbarthiad ffan gwacáu |
1 ffan gwacáu |
||
|
Inswleiddiad prif gorff |
Strwythur haen dwbl, trwch haen inswleiddio 80mm, inswleiddio gwres gwlân gwydr |
4). Mecanwaith tyniant a weindio:
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
System rheoli tensiwn dirwyn i ben |
Rheoli tensiwn taper, yn ôl maint y diamedr dirwyn i ben, addasu maint y tensiwn, i atal derbyn rholio mawr anwastad. |
||
|
Cywiro dirwyn i ben |
Rheolaeth EPC awtomatig, teithio 50mm |
||
|
Dull dirwyn i ben |
Mae'r rholyn wedi'i osod gyda siafft chwythadwy 3 modfedd a'i gynnal ar un ochr |
||
|
Cyfeiriad rhedeg swbstrad |
Ymlaen a chefn |
||
|
Cyfeiriad troellog |
Uchod ac isod |
||
|
Diamedr dirwyn i ben |
Ф85 ~ Ф300mm |
||
|
Cynhwysedd dwyn uchaf y siafft chwythadwy |
100Kg / stribed |
||
|
Manyleb drwm |
Hyd Llai na neu'n hafal i 430mm, diamedr mewnol tua 76mm (3 modfedd) |
||
|
Nifer y siafftiau gwynt troellog |
Darn o |
||
|
Llwyfan derbyn |
Gwregys wasg gwialen sengl, slot agored |
||
|
Modd gyrru |
Rheoli modur servo |
||
|
Strwythur mowntio canllaw rholer |
Math fertigol |
5). System reoli:
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
Prif system reoli |
Sgrin gyffwrdd, PLC, modiwl, system servo |
||
|
Dull gweithredu |
Stopio â llaw, awtomatig, brys; Gellir gweithredu'r peiriant cyn ac ar ôl |
||
|
Gosod ystod y cotio a hyd ysbeidiol |
Hyd araen 20.0 ~ 3200.0mm |
Gall meddalwedd gloi'r ystod |
|
|
Sefyllfa larwm |
Hyd ysbeidiol 4.0 ~ 300.0mm |
||
|
Swyddogaeth cyfrif |
Pan fydd y ddyfais yn methu, bydd y sgrin gyffwrdd yn dangos y sgrin fai brydlon cyfatebol |
||
|
Dull addasu trwch pen a chynffon ysbeidiol |
Maint/hyd y cynhyrchiad |
6). System fwydo awtomatig:
Cwsmer-yn berchen arno
Maint ac ansawdd ymddangosiad offer cotio:
6500 * 1298 * 1971(L × W × H); 3000kg (ar gyfer cyfeiriad yn unig)
Cywirdeb offer
1. Cywirdeb caledwedd
|
Nac ydw |
Eitem |
Paramedr technegol |
Sylw |
|
crafwr |
Rhedeg talgrynnu Llai na neu'n hafal i 1.5um, uniondeb Llai na neu'n hafal i 1.5um |
||
|
Rholyn cotio |
Rhedeg talgrynnu Llai na neu'n hafal i 1.5um, uniondeb Llai na neu'n hafal i 1.5um |
||
|
Rholyn ôl |
Rhediad cylchol Llai na neu'n hafal i 15um, uniondeb Llai na neu'n hafal i 15um |
||
|
Cywiro gwyriad |
±1mm |
||
|
Mae gosodiad offer yn rheoli cywirdeb ailadrodd |
±1wm |
||
|
Cywirdeb rheoli rheolydd tymheredd |
Llai na neu'n hafal i ±2 gradd |
Cywirdeb 2.Coating
|
Eitem |
Sylw |
Safonol (Cyflymder V=1.5 m/mun) |
|
|
A (trael) |
Llai na neu'n hafal i 1mm (yn ymwneud â gludedd slyri a nodweddion rhwymwr) |
|
B (Ardal annormal o'r pen) |
10mm |
|
|
C (Ardal anomaledd y gynffon) |
6mm |
|
|
D (Ardal effaith ymyl) |
Llai na neu'n hafal i 3mm |
|
|
E (gwall hyd) / H (gwall ymyl) |
Llai na neu'n hafal i ±0.5mm Llai na neu'n hafal i ±0.7mm |
|
|
F (gwall lled) |
±1mm |
|
|
M (gwall lled) |
±1mm |
|
|
G1 (trwch pen) |
-5~+6um |
|
|
G2 (trwch cynffon) |
-5~+6um |
|
|
I (gwall aliniad gwrthdroi) |
Llai na neu'n hafal i ±0.7mm Llai na neu'n hafal i ±1 mm |
|
|
J Trwch o ddwysedd arwyneb un ochr |
Gwall pwysau Llai na neu'n hafal i ±1.5% Gwall trwch Llai na neu'n hafal i ±1.5um |
|
|
Ystod hyd |
(Dileu ardal B, C, D) |
20.0-3200.0mm |
|
L1 (Hyd ffilm) |
4.0-3200.0mm |
|
|
L2 (hyd ysbeidiol) |
L1 +L2 Yn fwy na neu'n hafal i 120mm |
Dull mesur dwysedd 3.Surface (argymhellir)
A. Ardal fesur: 3mm o'r ymyl, 6mm o'r diwedd, 10mm o'r dechrau.
B. Mesur maint Φ44mm neu yn unol â gofynion technegol y cwsmer
