Trosolwg o'r Gwasanaeth
Mae peiriant grooving celloedd silindrog awtomatig modern yn rhan annatod o sicrhau ansawdd. Maent yn mynd y tu hwnt i ffurfiant mecanyddol yn unig trwy wreiddio systemau archwilio prosesau cynhwysfawr. Mae synwyryddion laser neu gamerâu golwg cydraniad uchel yn mesur dimensiynau critigol y rhigol yn syth-dyfnder, lled, a diamedr allanol-ar ôl y cylch ffurfio. Mae'r data hwn yn cael ei gymharu mewn-amser real yn erbyn y ffenestr goddefiant rhagosodedig. Mae unrhyw gan gyda rhigol nad yw'n-yn cael ei wrthod yn awtomatig o'r llinell. At hynny, mae'r system yn cofnodi'r holl ddata dimensiwn yn barhaus, gan greu cofnod olrhain llawn ar gyfer pob cell. Mae'r rheolaeth dolen gaeedig hon yn atal caniau diffygiol rhag symud ymlaen i gamau llenwi a selio drud, gan ddiogelu cnwd a sicrhau diogelwch a chysondeb celloedd terfynol.

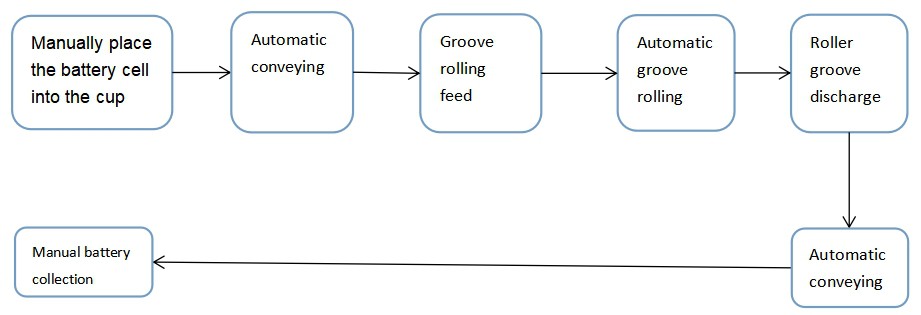

Technoleg a Phroses
Paramedrau sylfaenol
1. foltedd Rated: 220V 50Hz
2. Rated pŵer: 1.5 kw
3. Pwysedd aer gweithio: 6kgf/cm2
4. Manylebau: 18650 / 21700/26700/32 700
5. Dimensiynau cyffredinol (hyd × lled × uchder): 1150 × 710 × 1 600 mm (yn amodol ar ddimensiynau gwirioneddol)
6. Mae sefydlogrwydd gweithrediad cychwyn yr offer yn fwy na 98%.
7. Effeithlonrwydd gwaith: 20 pcs/munud
8. Lliw offer: (gellir ei addasu yn unol â gofynion y cwsmer)
Paramedrau Technegol
|
Eitem |
Ystod paramedr (mm) |
Goddefgarwch manwl |
Ymddangosiad |
|
Uchder ysgwydd rhigol H3 |
±0.1 |
Nid oes gan y tab unrhyw ddifrod na chrychau; nid oes gan gragen ddur unrhyw graciau na seibiannau |
|
|
Diamedr mewnol rhigol D2 |
±0.08 |
||
|
Rholiwch uchder gwaelod rhigol H2 |
±0.1 |
||
|
Cyfanswm uchder H1 |
± 0.15 |
||
|
Diamedr allanol slot D1 |
±0.08 |
||
|
Gellir addasu'r holl ddimensiynau proses uchod o fewn ystod o Fwy na neu'n hafal i 2mm |
|||
Nodweddion perfformiad
1. Mae'r peiriant hwn yn defnyddio rhyngwyneb gweithredu sgrin gyffwrdd, sy'n hawdd ei weithredu.
2. Mae'r hob yn cael ei yrru gan fodur yn lle silindr traddodiadol (heb ei gyfyngu gan bwysau aer).
4. Mae gan y peiriant strwythur fertigol, sy'n gyfleus ar gyfer rhyddhau a chasglu cynnyrch, mae ganddo gysondeb da, ac mae'n addas ar gyfer cynhyrchu swp
5. Mae dyfnder a lled y rhigol yn cael eu haddasu gan ficromedr, gyda manwl gywirdeb uchel ac addasiad hawdd
6. Gellir addasu uchder cyfanswm y batri a'r uchder uchaf gyda micromedr
7. (Hob, pen, cynffon) mae lleoliad tri phwynt yn gywir ac yn addasadwy iawn
8. Mae'r pen uchaf yn mabwysiadu dyluniad tiwnio manwl i hwyluso addasu uchder
Brandiau rhannau trydanol a safonol
1. Rheoli PLC: Mitsubishi Xinjie
2. modur rheoleiddio cyflymder: Zhongda
3. Silindr: AirTac
4. Solenoid falf: AirTac
5. Synhwyrydd: AirTac
6. sgrin gyffwrdd: Kunlun Tongtai
7. Rheilffordd canllaw llinellol: Taiwan Hiwin
Rhestr o wisgoedd a darnau sbâr
|
S/N |
Eitem |
Deunydd |
Nifer |
|
1 |
Pen siafft rhigol |
DC53 |
1 |
|
2 |
Rholiwch rhigol gwaelod marw |
Carbid Smentog |
1 |
|
3 |
Hob |
DC53 |
1 |
